M.DVR系列动态电压恢复装置

M.DVR系列动态电压恢复装置

产品介绍:
M.DVR系列动态电压恢复装置主要应用于治理电网电压暂降、短时中断、暂升的新型电力电子设备。该装置还具备动态补偿无功电流、抑制电力谐波等功能，可综合治理、改善用户用电质量。
M.DVR系列动态电压恢复装置采用国内外先进算法，自主开发研制而成，主要应用于治理电网电压暂降、短时中断、暂升的新型电力电子设备。

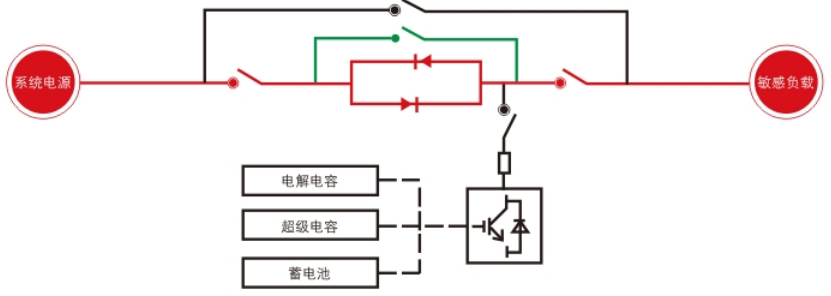

供电系统电压正常时，负载经由装置内部晶闸管供电；电网电压发生扰动时，晶闸管快速关断，装置进入恒压源控制模式，为负载持续供电；当系统电压恢复时，装置开始将负载侧电压调制与系统侧电压参数一致（频率、相位角），当满足设定要求后，导通晶闸管，负载继续经由系统供电。整个过程平滑，对负载无任何扰动，从而实现动态治理供电系统电压暂降、短时中断、暂升的功能。
此外，该装置还具备动态补偿无功电流、抑制电力谐波等功能，可综合治理、改善用户用电质量。

工作原理

算法先进：
M.DVR系列动态电压恢复装置每50微秒采样计算一次电压有效值，连续10次得出电压变化趋势，趋势算法可以驱动装置在电压扰动未越过实际限值之前，已经开始电压补偿，以保证负载的零电压中断。

柔性切换:
M.DVR系列动态电压恢复装置在关断晶闸管的过程中采用的是恒流源控制模式，可保证负载的供电不受扰动。当晶闸管关断以后，装置进入恒压源控制模式。当系统电压恢复后，负载侧电压参数调整至与系统相同后再导通晶闸管, 整个过程平滑无扰动。
