谐波对配电的隐患

一、谐波对配电的隐患

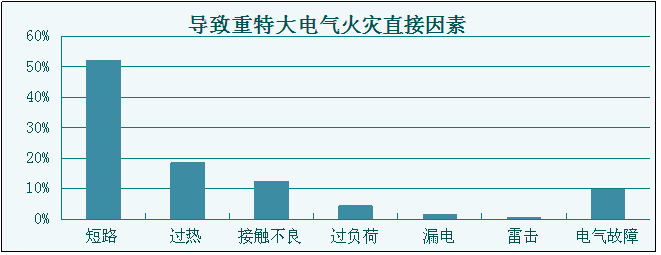

电气故障引发的火灾却在逐年递增，初步统计，约为10年前的4-5倍，占火灾发生总数的四分之一以上。

  图1-1
1.1 配电线路
电气线路长期过载和老化是引起火灾的一个重要原因。老化与发热有直接关系，如果按满负荷计算，电缆7年就会老化，电气火灾发生时，线缆燃烧产生的剧毒烟气将对人员构成重要的威胁。
谐波电流属于高频电流，而高频率谐波电流，在电缆中传输呈现集肤效应，使额定载流量减少，造成导体过载、导致过热 、发生绝缘破坏而烧毀；
节能灯、荧光灯、计算机、变频空调、微波炉、镇流器、焊接设备、UPS电源等.如节能荧光灯，灯管本身含有电弧，其负阻特性产生谐波电流，其中主要是三次谐波电流,含有率为12%至13%，与灯管配套的电子镇流器也产生谐波电流，目前国内电子镇流器三次谐波成分在20%左右，低档产品三次谐波成分可达60%至80%。

1.2 通讯网络
因电力线中的谐波电流或谐波电压会产生感应电磁场，将影响邻近信号线的传输品质。干扰邻近的计算机系统的正常工作，导致重启或死机。
长期谐波干扰，将严重影响酒店的话务中心、弱电机房、消防中心、监控中心等弱电传输品质。
◎敏感性负载受干扰，计算机出错，死机；
◎保护装置异常动作，开关误跳闸 ；
◎伺服电机产生脉动，交流电机产生振动，噪音增大；
◎产生线路传导电磁干扰，数字传输故障，通讯广播间断 ；
◎照明设备和显示器产生闪烁 。
1.3 引发谐振
 引起系统谐振导致，电容器组、电抗器阻及相关用电设备，因过电流或过电压而损坏或无法投入运行。

1.4 损伤变压器
◎谐波会增加变压器损耗，引起变压器发热和其它电力设备的绝缘老化；
◎谐波导致保护及安全自动装置误动作，影响生产
◎据测试变压器每升高6～8℃，变压器寿命减少一半，相反每降低6～8℃，寿命则会增加一倍。
◎谐波导致用电设备发热，增加损耗，降低设备的使用寿命，谐波治理后，会延长电气设备的使用寿命2～3年；
由于有源滤波器对谐波进行了大部门的滤除，使得谐波进入电容柜中电容的大小相对降低，从而可以达到大大增加无功补偿柜的使用寿命。
◎谐波导致电容器组谐波电流放大，使电容器过负荷或过电压，甚至烧毁。
