纺织行业电能质量问题分析 ——关于谐波

引言
中国纺织行业自身经过多年的发展，已成为一个世界纺织品生产和出口的大国，竞争优势十分明显，具备世界上最完整的产业链，最高的加工配套水平，众多发达的产业集群地应对市场风险的自我调节能力不断增强，给行业保持稳健的发展步伐提供了坚实的保障。 但是随着行业不断的发展壮大，纺织业也是高污染行业。2007年，国务院下发了《第一次全国污染源普查方案》，纺织业被列为重点污染行业。不仅是污水等造成的环境污染严重，行业内大量的现代化变频生产设备对供电电网也造成了严重的污染。而生产设备的正常运行却是依赖于供电系统的稳定性。因此，解决好纺织配电系统的谐波污染问题对于保证电力系统电能质量及安全运行，提高用电设备效率等具有重要意义。
客户关注
如何保障生产设备控制模块等关键部位的安全可靠运行。
如何减少电力谐波对通信设备、计算机等敏感设备的干扰。
如何提高系统的功率因数，减少电费账单。
如何减少谐波电流对变压器和配电线路的损耗，节能降耗。

纺织行业配电系统特点
纺织行业配电系统组成大型纺织行业的企业低压配电系统的负载采用变频调速技术已成为普遍的趋势。越来越多非线性负荷的应用导致配电系统遭受谐波污染。从谐波产生的源头治理谐波，降低谐波含量，能够保障生产运行的安全性和经济性。
纺织行业配电系统中的谐波，主要是由于大量采用变频设备而产生的。其产生谐波的主要设备有：纱机、捻线机、络筒机、摇纱机、打包机、提花织机、剑杆织机、除尘器等。这些设备均采用变频电机驱动，电网谐波含量高，系统电能质量十分恶劣。
纺织行业主要负载
纱机纱机利用变频器调节锭子速度快慢，根据实际生产中的断头情况来设置相应的锭子速度，控制纱线张力的均匀平稳，达到提高细纱机的产量和减少断头的目的。变频器驱动纱机再提高纱机产量、节约生产成本的同时，产生大量的谐波，对电网以及设备运行的稳定性造成损害。
捻线机、络筒机、摇纱机为了提高纱线的品质，大量的捻线机也广泛应用于纺织行业。并且伴随着生产工艺当中络筒机、摇纱机的使用，整个纺织行业用电量也是很大。这些设备目前都采用变频电机驱动，再完善了产品工艺的同时，产生的谐波对电能的污染也是不容忽视。生产设备依靠于稳定的电能进行运作，所以对供电系统的稳定性也越来越受到厂家的重视。

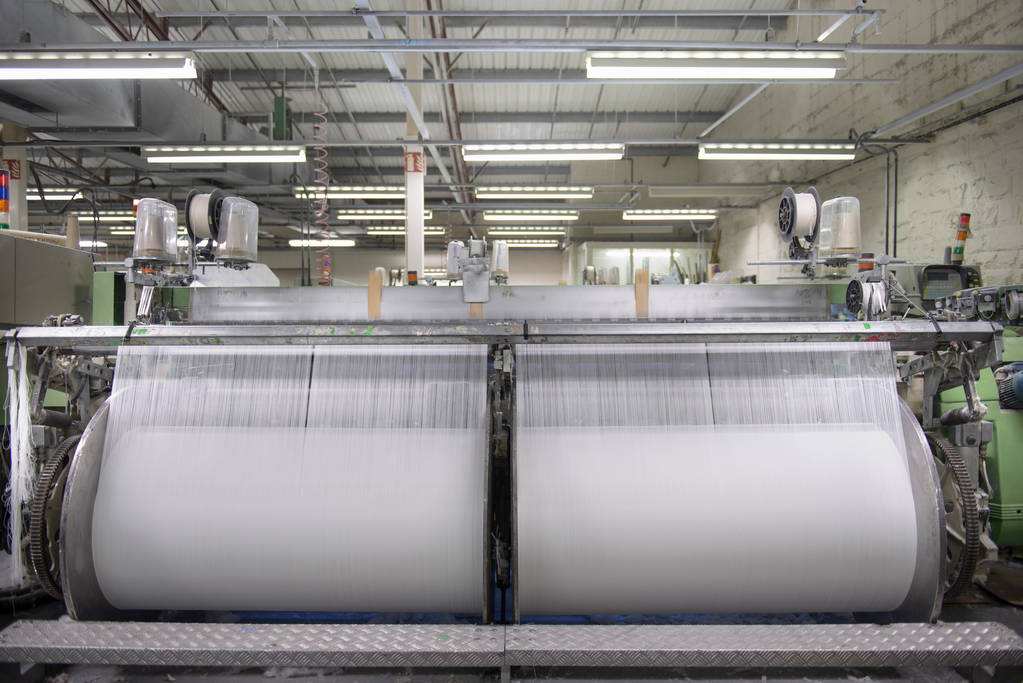

提花织机、剑杆织机、除尘器剑杆织机、提花织机在现代纺织行业中广泛采用变频控制技术，提高织机的智能化、可靠性以及稳定性，更有利于织机的操作和保养。提高织物品种适应性和织造织物质量，并且减少了经纬纱断头率，降低了织机的故障时间。但是变频技术带来这些益处的同时，对供电网络产生严重的污染，降低供电系统的稳定性，同时也影响设备的正常使用，所以应该引起重视。
纺织行业典型谐波问题及危害变频器产生的谐波威胁配电系统可靠性，甚至造成设备损坏。谐波电流使线路、设备造成额外的谐波损耗。谐波使无功补偿装置产生谐振风险，并降低补偿电容器寿命。谐波电流过大造成变压器局部发热严重，增加变压器的损耗。谐波对变频设备产生的危害，影响生产
